产品标准Q/321081 NJA002-2016

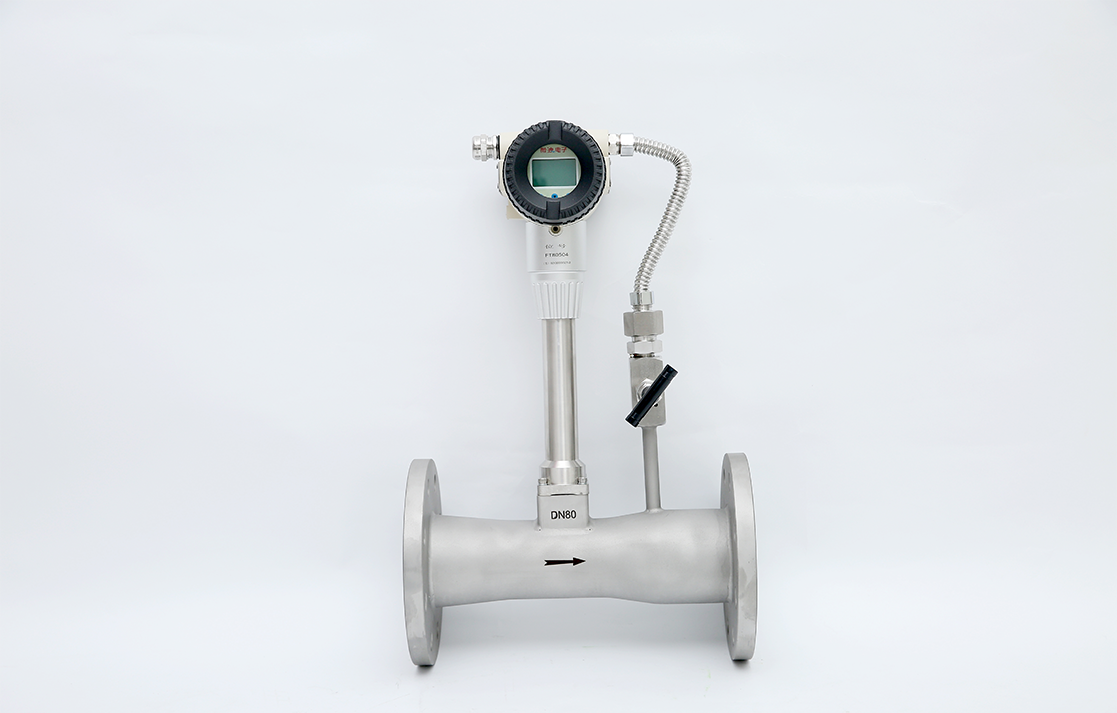

检定规程《JJG1121-2015旋进漩涡流量计检定规程》SA80TS系列增强型旋进漩涡流量计是吸收德国技术推出的新一代增强型旋进流量计。该系列增强型旋进流量计严格遵循可靠性原理进行设计，采用结构简化的优化设计方案，全系列产品零部件实现高度通用性和互换性;采用数字化信号处理，具有很强的抗干扰能力，电路组件选用具有高可靠性指标的新型元器件，采用表面贴装模块化工艺，摒弃了电位器、接插件等低可靠性元件，整机可靠性指标显著提高。
该系列增强型旋进流量计内设公司自主创新设计的、具有独特自整流功能的起旋器，压损小于普通旋进流量计，且安装时对直管段的要求远低于涡街流量计，量程比更宽，突破了传统旋进漩涡流量计量程比小、流量不稳定的缺陷，可以替代现有贸易交接流量计使用。
增强型旋进漩涡流量计起旋器使沿轴向进入的介质发生旋转，在这种旋转的中心形成涡核，涡核在逆流的作用下形成二次螺旋形旋转图(一)。
这种二次旋转的频率与流量成正比，如内部几何形状良好，则在很广的流量范围内呈线性，旋转频率由压电传感器检测。
满管式:DN15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400
2 准确度(±%)液体:优于0.5级气体:优于1.0级
3、流速(m/s)液体0.15m/s以上气体0.5m/s以上0.3m/s以上
4 连接方式法兰连接型国标GB用于国标管道(>4.0MPa,111512004OMP，G7T9119-2000)
DN标准 用于欧洲进口设备配套管道成DIN标准管道H+21205-2009尺寸同國株入
ANS标准，用于美国进口设智配籍管ANS标准管9(ANS1B16.5HGT206m5-2009)
5 公称压力PN 1.0MPa，1.6MPa，2.5MPa，4.0MPa及以上
ANSI 150lbs，300lbs及以上
6 本体材料304 用于常规低腐蚀介质 (标准供货)
316： 用于常规腐蚀介质
316L 用于高腐蚀性介质
7 适用介质气体：空气、氧气、氢气、氮气、氨气、天然气、液化气等各种气体及混合气
液体水、轻油、液化石油、酸液、碱液等各种化工液体
蒸汽:饱和蒸汽和过热蒸汽
(-40-160)C用于液体、气体普通低温及常温介质
( 150-300) C用于气体、饱和蒸汽和过热蒸汽及高温介质
9 输出信号标准电流信号：与瞬时流量成线性比例的4-20mA标准电流信号（二线制）。带现场显示，同时显示瞬时流量、累积流量，实时密度等。
10 通讯协议HART协议，RS485
11 供电电源系统供电DC18-26V，电池件电DC3.6V
12电气接口M20x 15.12"NPT、可特殊定制
13防爆等级本安型 ExallCT2-T6
隔煤加粉尘防爆型 Exd16T6GoDIPA22T6Gb
大气压力86~106(kPa)
14防护等级IP35用于审内外安装(全密，技水)IP67 短时间浸水
1P68适用开连续漫水城由安装
15环境温度相对湿度(5-90)%
大气压力86-106)KPa
