涡街流计是一种具有广泛用途的流量仪表。它可用于绝大多数气体、液体和蒸汽的流量计量、测量、控制;其具有非常独特的介质通用性，仪表系数对不同介质是通用的;涡街流量计结构简单，无运动部件，具有很高的稳定性和可靠性;由涡街流量计组成的流量测量系统简单，便于维护，具有较好的经济性。MA80T系列涡街流量计严格遵循可靠性原理进行设计，采用结构简化的优化设计方案，全系列产品零部件实现高度通用性和互换性;电路组件选用具有高可靠性指标的新型元器件，采用表面贴装工艺，摒弃了电位器、接插件等低可靠性元件，整机可靠性指标显著提高。

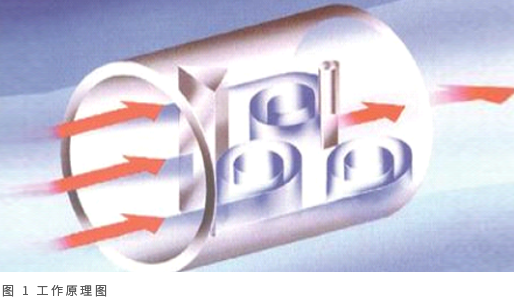

涡街流量计是根据“卡门涡街”原理制成的一种流体振荡型流量仪表。在流动的流体中插入一个断面为非流线型的柱体时，在柱体后部两侧会产生两列交错排列的旋涡(图一)
旋涡分离的频率f与柱侧流速v成正比，与柱体宽度d成反比:
式中: St--斯特劳哈尔数，是与柱体断面几何形状有关的无量纲常数，数值由试验确定。
由于d和St是常数，而流速v与管内平均流速v0有固定关系(v0=v1(1-1.25d 1 D))，测得旋涡分离频率f就测得管内平均流速v0，从而得出体积流量。-段时间内分离旋涡的个数N与流过流体的体积V之比，称为仪表系数K:
MA80T系列涡街流量计采用置于柱体后面的压电探头检测旋涡分离频率。
MA80T流量变送器可输出的是转换为与流量成比例的4- -20mA标准电流信号，也可输出脉冲信号
满口式：DN25、32、40、50、65、85、100、125、150、200、250、300、DN15、20、350、400、450、500、600需特制
2.连接方式法兰卡装型：国标GB 用于国标管道 DIN标准 用于欧洲进口设备配套管道或DIN标准管道
ANSI标准 用于美国进口设备配套管道或ANSI标准管道
法兰连接型：国标GB 用于国标管道DIN标准 用于欧洲进口设备配套管道或DIN标准管道
DIN标准 用于欧洲进口设备配套管道或DIN标准管道
ANSI标准 用于美国进口设备配套管道或ANSI标准管道
3.公称压力液体用:1.0，1.6，2.5，4.0及以上
气体及蒸汽用:1.0，1.6，2.5，4.0及以上
4.介质温度(℃)-200~160℃ 用于低温液体、气体
-40~300℃ 用于液体、气体、饱和蒸汽和过热蒸汽
-40~350℃ 用于过热蒸汽
5.准确度（±%）1.0
6.本体，旋涡发生体，测头体材料1Cr18Ni9Ti用于常规低腐蚀介质 (标准供货)
316L 用于常规腐蚀、食品等介质
哈氏合金 用于高腐蚀性介质
7、适用介质气体:空气、氧气、氮气、天然气、液化气、氨气等各种气体
液体:水、轻油、液化石油、酸液、碱液等各种化工液体
蒸汽:饱和蒸汽和过热蒸汽
液体0.3-7气体3-60蒸汽3-70
9、输出信号MA80T标准电流信号: 与瞬时流量成线性
比例的4- 20mA标准电流信号(二线制)。
带现场显示，同时显示瞬时流量、累积流量，温压一体型还可显示介质的温度和压力电压脉冲信号:高电平≥5V低电平8iV,方波，脉冲占空比1:1
10、供电电源DC24V
11、防爆标志本安型 ExiallCT2-T6隔爆型ExdIICT2-T6
12、防护等级IP65 用于室内安装
IP68 适用于水浸场合安装
13、环境条件环境温度 -40~﹢55℃
相对湿度 5~90(%)
大气压力86~106(kPa)
14、流量计选型涡街流量计的选型正确与否，将直接影响到仪表能否正常运行，因此设计单位和用户应首先做好以下准备工作，以保证选型合理、正确:
确认仪表用途，一般分为流量控制、一般计量或用于贸易结算:
米确定在管道上的具体安装位置，找出可能影响仪表正常工作的环境因素;
必认真核对测量流体的工艺参数如:压力、温度、粘度、流量范围等。
