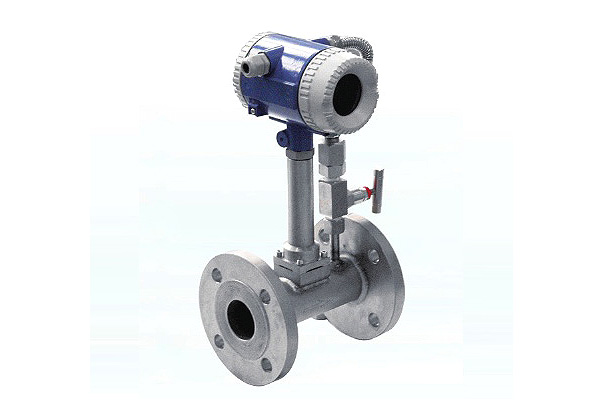

涡街流量计现场管道安装要求

1. 安装涡街流量计的管道内应充满被测介质, 涡街流量计的流向标志要与管道内流体的流向一致。

2.应避免安装在有强烈机械振动的管道上。

3. 被测介质含有较多杂质时，应在涡街流量计上游直管段要求的长度以外加装过滤器。

4. 涡街流量计应避免安装在有较强电磁场干扰、空间小和维修不方便的场合。

5. 涡街流量计直管段要求

a、流量计应安装在水平、垂直、倾斜(液体流向自下而上)的与其通径相同的管道上。传感器的上游 和下游应配置一定长度的直管段，其长度应符合前直管段15～20D，后直管段5～1OD的要求。

b、若流量计安装点上的上游有渐缩管，流量计上游应有不小于15D(D为管道直径)的等径直管段，下游应有不小于5D的等径直管段。 　

c、若流量计安装点上的上游有渐扩管，流量计上游应有不小于25D(D为管道直径)的等径直管段，下游应有不小于5D的等径直管段 　

d、若流量计安装点上游有90°弯头或下行接头，流量计上游应有不小于20D的等径直管段，下游应有不小于5D的等径直管段。

e、若流量计安装点上游在同一平面上有二个90°弯头，流量计上游应有不小于25D的等径直管段，下游应有不小于5D的等径直管段。 f、若流量计安装点上游在不同平面上有二个90°弯头，流量计上游应有不小于40D的等径直管段，下游应有不小于5D的等径直管段。 　

g、流量调节阀或压力调节阀尽量安装在流量计下游5D以远处，若必须安装在流量计的上游，当阀门能够满足全开要求时，流量计上游应有不小于25D的等径直管段，下游应有不小于5D的等径直管段，当阀门只能满足半开要求时，流量计上游应有不小于50D的等径直管段，下游应有不小于5D的等径直管段。

h、流量计上游若有活塞式或柱塞式泵，活塞式或罗茨式风机、压缩机，流量计上游应有不小于50D的等径直管段，下游应有不小于5D的等径直管段。 特别注意：涡街流量计安装点的上游较近处若装有阀门，不断地开关阀门，对流量计的 使用寿命影响极大，非常容易对流量计造成永久性损坏。流量计尽量避免在架空的非常长的管道上安装，这样时间一长后，由于流量计的下垂非常容易造成流量计于法兰的密封泄露，若不得已安装时，必须在流量计的上下游2D处分别设置管道紧固装置1. 安装涡街流量计的管道内应充满被测介质, 涡街流量计的流向标志要与管道内流体的流向一致。
